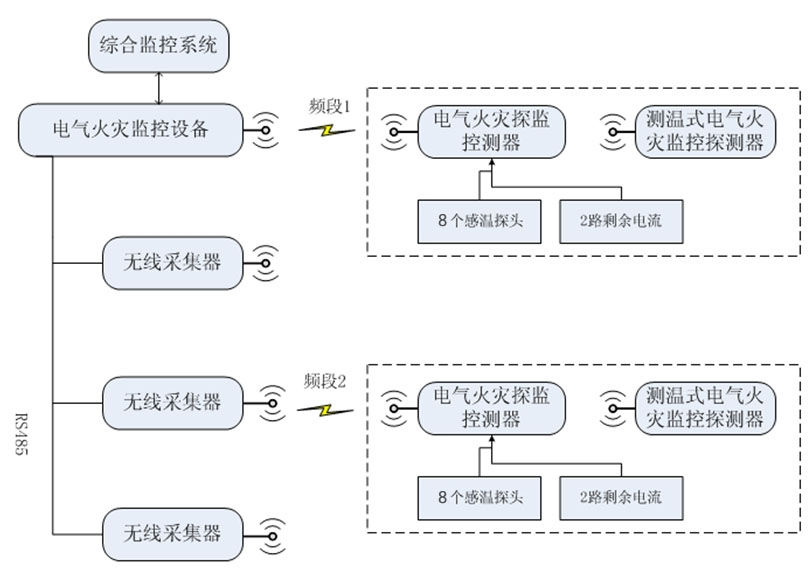

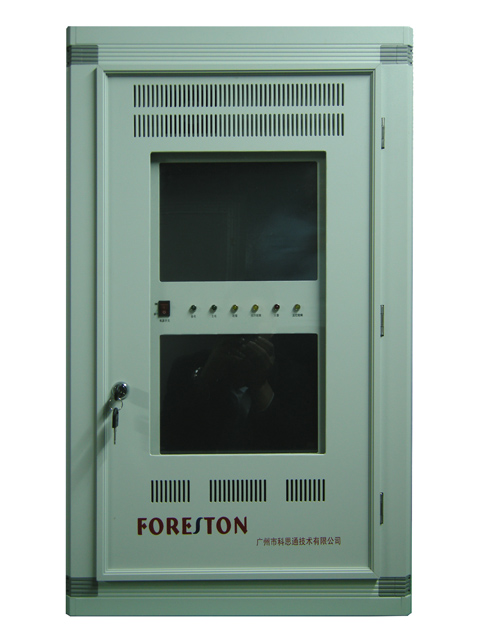

1 主要應用于高、低壓開關柜、MMC柜、進線柜斷路器上下觸頭處的溫度和剩余電流的實時在線監控。 2 具有抗電磁干擾、抗腐蝕、抗輻射、抗震動、阻燃、防爆、絕緣強度高，能在高溫、高、濕、污穢嚴重、活塞風流動大等各種有毒有害的惡劣環境中長期正常工作。 3 具有通訊校驗和通訊糾錯的功能，保證數據的穩定傳輸和抗干擾性能。 4 采用碼分多址的無線通訊方式，無線組網容量可達1000臺。 5 內置EMC電路，可在極端電磁干擾的情況下穩定運行。 6 全面、連續、動態、實時在線監測被檢區域的火災和溫度狀況，檢測范圍大。 7 及時準確判斷事故類型（如異常、過熱、火災等）、事故發生的位置、災區大小。 8 具有測量溫度與漏電流精度高，可在任何時間準確顯示任何一點的溫度狀態。 9 報警信息輸出有聲、光、不同顏色的圖形界面、繼電器輸出、通信線路輸出等形式。 10 可設置溫度多級的、任意值的、任意段的絕對溫度報警值/溫升速率報警值 /溫升趨勢報警值，不同的報警點既可以為定溫報警，也可以為差溫報警，或兩種方式的綜合。 ◆ 額定工作電壓：AC220V,50Hz ◆ 數據采集周期：<1S ◆ 溫度測量范圍：-55℃~+150℃ ◆ 溫度分辨率：0.1℃ ◆ 剩余電流測量范圍：0mA~1500mA ◆ 剩余電流誤差：<1% ◆ 通信接口：2個RS232\RS485、2個個RJ45、2個USB、1個VGA ◆ 報警輸出：自帶48路繼電器、最大可擴展至144路 ◆ 環境溫度：-10~+40，相對濕度<95%RH ◆ 主機體積：465mm×790mm×212mm E型 ◆ 重量：約35Kg（含UPS電源）（E型） ◆ LED功能指示：電源顯示、系統故障、探測故障、溫度報警。 ◆ UPS電源：斷電獨立工作4小時以上。 ◆ 報警功能：火災報警和系統故障報警具有聲、光報警功能，且火災報警信息和故障信息 ◆ 屏顯方式：TFT液晶觸摸屏中文顯示。 ◆ 對時功能：具有網絡自動對時功能、主機時鐘應與外接時鐘系統同步，并能對時間自動校準。 ◆ 電子地圖導向功能 1、產品執行標準及規范 (1)GB14287.1-2005 《電氣火災監控設備》 (2)GB14287.2-2005 《剩余電流式電氣火災監控探測器》 (3)GB14287.3-2005 《測溫式電氣火災監控探測器》 (4)GB13995-2005 《剩余電流動作保護裝置安裝和運行》 (5)GB50016 《建筑設計防火規范》 (6)GB50045-2005 《高層民用建筑設計防火規范》 2、測試檢驗、安全標準 (1)GB2423.1-89 電工電子產品基本環境試驗規程 試驗A：低溫試驗方法 (2)GB2423.2-89 電工電子產品基本環境試驗規程 試驗B：高溫試驗方法 (3)GB2423.3-89 電工電子產品基本環境試驗規程 試驗C：恒定濕熱試驗方 法 (4)GB4943-95 信息技術設備(包括電氣事務設備)的安全 (5)GB6388-86 運輸包裝收發貨標志 (6)GB6587.4-86 電子測量儀器振動試驗 (7)GB6587.6-86 電子測量儀器運輸試驗 (8)GB6593-86 電子測量儀器質量檢驗規則 (9)GB9813-88 微型數字電子計算機通用技術條件 (10) GB11463-89 電子測量儀器可靠性試驗 (11) SJ/T10463-93 電子測量儀器包裝、標志、貯存要求 1、系統連接示意 2、系統特點 電氣火災監控系統主要用于實時檢測供配電線路中與電氣火災相關聯的異常電參數,具有顯示、報警、記錄等功能的數字化實時監控系統，起到預防電氣火災的作用！ ? 能夠對漏電、短路、溫度過高等電氣故障進行監測(可以同時監測多路漏電)，反應迅速，一旦發現電氣故障馬上發出報警，同時把信號上傳到監控設備（主機）監控設備發出報警，顯示報警信息 ? 實時顯示漏電值、電流值和溫度值，方便用戶隨時監控供電線路的用電安全情況，及時發現電氣火災的安全隱患，隨時掌握電氣線路的異常情況，起 到預防電氣火災的作用。 ? 具有兩級預報警和火災報警功能，則監控主機根據事先設定的危險值自動發出聲光報警，提醒用戶供電線路存在電氣故障，提前排查，避免大面積停電做到多重保障，避免了電氣火災的發生。 ? 硬件自動完成數據的收發和數據校驗功能，支持網絡硬件節點的即插即用。任何結點故障不影響其它網絡節的正常運行。 ? 安裝方便，探測器的供電電源采用多種取電方式相結合，可根據現場情況自由取電工作。對于取電相對困難的地方，采用高效節能的鋰電池供電設計，電池壽命可達5年之久，解決了探測器與地電位之間的絕緣、爬距、污垢、清掃、維護等問題。 1、接口說明 ? 2個RS232\RS485：用于繼電器箱的擴展，無線數據采集器、周邊設備的連接（如FAS、BAS、SCADA等），采用MODBUS協議或ASC碼協議。 ? 2個RJ45：（１個接口可直接連接用戶的局域網或以太網，進行數據共享，另１個接可用于Internet接入網關，在有些特殊使用環境下，該系統主機可兼當一個網絡的小型服務器，并具有防火墻功能），采用TCP/IP協議，速率（100M/S）。 ? 2個USB接口：（鼠標、鍵盤、U盤、打印機、GPS或其他接口轉換器等）。 ? 1個CRT/VGA接口，可外接大的顯示屏。 2、與無線數據采集器的接口 與無線數據采集器接口為RS232\RS485接口。 接口位置在測溫主機數據接口處。 3、與綜合監控系統的接口 與綜合監控系統的接口為RJ45 4、供電電源 電氣火災監控系統設備的供電電源為一級負荷。電壓：交流220V±10% 50HZ；容量：1kW 。 5、接地 電氣火災監控設備金屬外殼必須與PE線可靠連接。 電氣火災監控設備主機需要工作接地，接地電阻不大于0.5歐姆。
|
